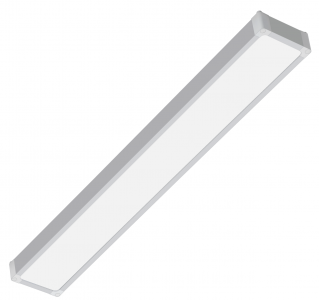

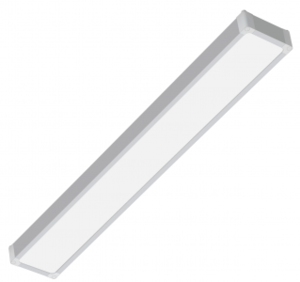

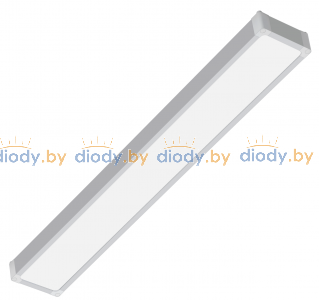

38w-3300Lm Универсальный светодиодный светильник HIGHTECH/ХАЙТЕК серии 160

Конструкция светильников позволяет использовать их как накладные и подвесные.

Светильники могут поставляться в исполнении с блоком аварийного питания на 1 и 3 часа. По согласованию с заказчиком БАП может быть размещен как внутри корпуса светильника, так и в выносном боксе для быстрой замены и обслуживания источника питания.

Назначение

Светильники серии HIGHTECH/ХАЙТЕК 160 предназначены для общего освещения общественных помещений, торговых и офисных центров, общеобразовательных учреждений, медицинских учреждений, чистых комнат и производственных помещений.

Конструкция и размеры светильника серии HIGHTECH 160 позволяют устанавливать его как накладные на поверхность потолка так и на подвесах.

 Описание

Светодиодные светильники серии HIGHTECH 160 это универсальные светодиодные светильники с привлекательным дизайном и технологичным конструктивом. Могут устанавливаться на поверхность или подвешиваться на тросах. Предварительной разборки и сложных подготовительных операций для этого не требуется. В основе конструктива лежит легкое алюминиевое шасси с качественным теплоотводом, окрашенное порошковой эмалью. Подключение к сети ~ 230 В осуществляется с помощью выведенного кабеля с зачищенными и залуженными выводами. Светильники доступны в исполнении IP40 и IP54. Изделия соответствуют требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств» и имеют все необходимые сертификаты. На светильник предоставляется гарантия 5 лет.
Предусмотрена возможность порошковой покраски корпуса:

Сведения о безопасности светильников и сертификатах соответствия

Изделия соответствуют требованиям:

• ТР ТС 004/2011 «О безопасности низковольтного оборудования»
• ТР ТС 020/2011 «Электромагнитная совместимость технических средств»

Имеются сертификаты соответствия выданные на основании лабораторных проверок в официальных испытательных центрах.

 Протоколы испытаний

HIGHTECH-38/OPAL-SAND 160x1120		HIGHTECH-76/OPAL-SAND 160x2140

Особенности монтажа

Конструкция и размеры светильника серии HIGHTECH 160 позволяют устанавливать его как на поверхность потолка, как накладной светильник, так и на подвесах.

Установка на опорную поверхность,

• Вынуть светильник из упаковки
• Вынуть декоративные заглушки угловых крепежных элементов
• Подключить кабель питания светильника к сети переменного тока 230 В, 50/60 Гц согласно цветовой маркировке проводов (фаза(L) – коричневый, ноль(N) – синий, земля – жёлто-зелёный)
• Закрепить светильник к потолку через отверстия в угловых крепежных элементах шурупами или саморезами согласно типу монтажной поверхности. Диаметр отверстий в угловых крепежных элементах равен 5 мм
• Установить декоративные заглушки

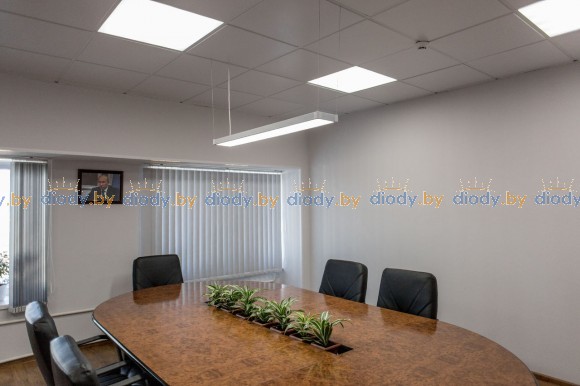

Крепление на подвесах

• Вынуть светильник из упаковки
• Вынуть декоративные заглушки угловых крепежных элементов
• Вставить подвесной крепеж в отверстия угловых крепежных элементов
• Установить декоративные заглушки
• Присоединить подвесную систему к несущему элементу или потолку
• Подключить кабель питания светильника к сети переменного тока 230 В, 50/60 Гц согласно цветовой маркировке проводов (фаза(L) – коричневый, ноль(N) – синий, земля – жёлто-зелёный)

Чертеж и габаритные размеры

Хранение

Хранение светильников осуществляется в упаковке изготовителя. Светильники должны храниться в сухих помещениях с температурой воздуха от плюс 5 до плюс 40 °С. Хранение осуществляется по ГОСТ 15150-69.

Срок сохраняемости – 3 года с даты изготовления.


Гарантийные обязательства

• Гарантийный срок составляет 5 лет со дня продажи, при соблюдении потребителем условий эксплуатации, но не более 64 месяца с даты изготовления
• В случае выхода светильника из строя во время гарантийного срока, при соблюдении правил эксплуатации, производитель гарантирует замену или ремонт светильника
• Срок службы светильников не менее  10 лет

Дополнительная информация по серии светильников HIGHTECH/ХАЙТЕК

В основу философии обновленной серии светильников положен современный принцип проектирования и производства высокотехнологичного необслуживаемого осветительного оборудования с длительным сроком эксплуатации. Этот подход нашел отражение в конструкции шасси, дизайне, технологии обеспечения защиты, примененных материалах и комплектующих. В результате потребителю предлагается осветительное оборудование серийного производства с недостижимыми ранее потребительскими и эксплуатационными свойствами в данном ценовом диапазоне.

Светильники серии HIGHTECH построены на основе сверхлегкого и жесткого алюминиевого шасси покрытого порошковой эмалью. Такой метод обработки позволяет сделать шасси светильника устойчивым как к механическим так и к климатическим воздействиям. Высокая теплопроводность алюминия способна обеспечить оптимальный тепловой режим работы электронных компонентов светильника в сложных климатических условиях, например в южных регионах нашей страны.

Элементная база, использованная при производстве светодиодных источников света, блока питания, применяемые рассеиватели с высокой устойчивостью к световой и химической деградации, сделали возможным расширить гарантийный срок до 5 лет и оставаться уверенным, что и после него светильник будет работать без отказов.

Минимальный класс защиты устройства IP 40 обеспечивается особым технологическим процессом и конструктивной особенностью, являющейся собственной  разработкой компании. Он может легко быть повышен в вариантном исполнении до IP 54.

В процессе монтажа светильников серии HIGHTECH не требуется их разборка и не нарушается герметичность, сохраняется изначальная чистота оптической части. Благодаря такому решению, все заявленные производителем параметры, влияющие на основные потребительские свойства изделия, доходят от конвейера до потребителя в неизменном гарантированном качестве.
